一、核心结构原理

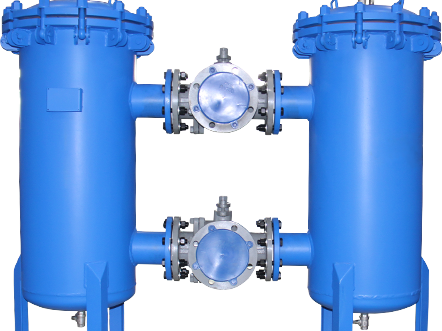

   两台相同滤筒并联一用一备，通过三通切换球阀控制介质流向；一侧在线过滤，另一侧可离线检修、清洗、更换滤芯，全程不用停机停产。

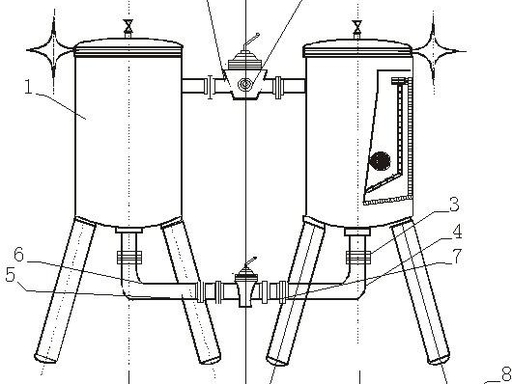

结构原理图

二、主要特点

（一）优点

1、连续不间断过滤（最大优势）滤芯堵塞、清洗更换时只需切换阀门，生产线不停机，避免停机带来的产能损失，适合 24 小时连续工况。

2、操作简单、切换便捷仅需扳动三通球阀手柄即可完成管路切换，快开法兰 / 卡箍式桶盖，拆装滤芯、排污效率高。

3、密封性好、通量大、压力稳定切换过程管路压力、流量波动小，不易出现断流、水锤冲击；不锈钢壳体耐压耐腐蚀，常用工作压力≤1.6MPa。

4、适配性强、维护成本低可搭配滤网、滤袋、精密滤芯，过滤精度 0.5μm~1000 目可选；纳污量大，滤芯使用寿命更长，也可单独单筒使用。

5、卫生安全304/316L 不锈钢镜面抛光，无死角，不易残留物料，符合食品、制药洁净要求，自带顶部排气阀、底部排污阀。

（二）缺点

1、占地面积比单联过滤器大，设备采购、安装成本略高；

2、双筒结构，需要预留两侧检修操作空间。

三、标准使用操作步骤

1. 开机前准备

1）按照设备箭头介质流向正确安装，进出口不得接反；

2）打开滤筒上盖，装入合格滤芯，检查密封垫片无破损，均匀锁紧螺栓防止渗漏；

3）确认切换阀手柄处于其中一侧工位，另一侧完全关闭；

4）打开顶部排气阀，缓慢通入介质排净筒内空气，排气结束关闭排气阀；

5）观察进出口压力表，确认初始压差正常（一般＜0.05MPa）。

2. 正常运行

介质经切换阀进入工作滤筒，杂质被滤芯截留，洁净介质流出；实时观察压差表，压差升高代表滤芯堵塞。

 3. 不停机切换操作（滤芯堵塞时）

1）先轻微打开备用滤筒排气阀，微开进液侧阀门，预充介质排气，排完气关闭排气阀；

2）缓慢转动三通切换阀手柄，平稳将介质切换至备用滤筒运行；

3）完全隔离原工作滤筒，关闭其进出口阀门；

4）打开该滤筒底部排污阀泄压排残液，开盖清洗 / 更换滤芯，完成后复位备用。

 4. 停机操作

1）先关闭前端进料阀门；

2）切换阀置于中间关闭位，两侧滤筒分别泄压排污；

3）长期停机需拆开滤芯清洗晾干，筒体内擦拭防腐。

四、适用应用场景

1）食品饮料行业：啤酒、饮料、食用油、糖浆、乳制品连续过滤；

2）制药 / 日化：药液、纯化水、化妆品原料精密过滤；

3）石油化工：润滑油、液压油、燃油、化工溶剂过滤，保护泵、阀门、仪表；

4）水处理：循环水、纯水、中央空调冷却水预处理；

5）船舶、电厂、冶金：冷却介质、燃油连续净化，不能停机的管路系统。

五、使用注意事项

       1）切换阀门必须缓慢操作，严禁快速猛扳，防止压力冲击损坏滤芯；

2）压差达到0.1~0.15MPa必须及时切换清洗，避免滤芯击穿造成介质二次污染；

3）每次开盖检修必须先泄压、排净筒内残液，严禁带压开盖；

4）根据介质温度、腐蚀性选用对应密封件（四氟、硅胶、丁腈等）；

5）定期校验压力表，检查阀门、法兰密封处有无渗漏。
