一、产品概述
XMC型脉冲布袋除尘器是我公司引进德国具有上九十年代技术水平的高效除尘器进行吸收，并结合中国特点，研制出来的一种新型除尘器。该除尘器是采用高压（0.5-0.4MPa）大流量脉冲阀逐条滤袋喷吹清灰的技术。能够从大量超细粉尘（颗粒£5μm，含量70%以上）的气体中，高浓度（1300g/m3n)的气体中，把99.9%以上的粉尘收集下来。目前在国家新的环保标准条件下，不仅广泛用于水泥厂的粉尘治理，而且还广泛用于非金属矿微细粉深加工领域，在电力、化工、冶金、钢铁等行业也有较好的应用前景。
二、构造及工作原理

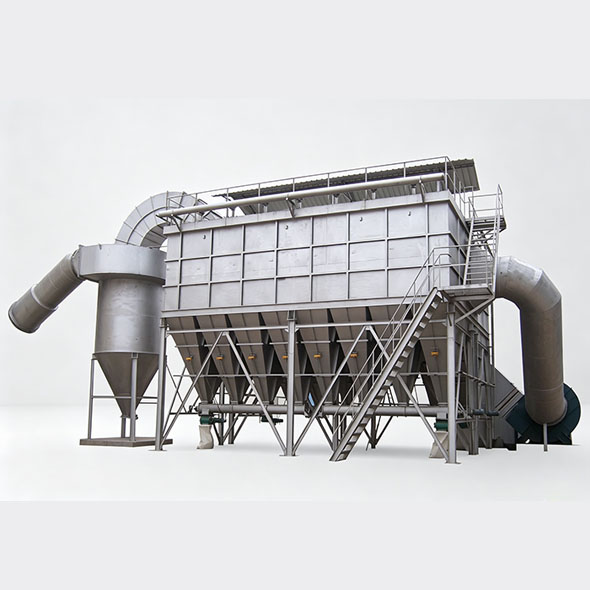

1、脉冲布袋除尘器结构
该设备主要有以下部分组成：
（1）箱体：包括袋室、预除尘室、净气室、多孔板、滤袋、滤袋骨架。箱体设计耐压9000Pa。
（2）喷吹系统：包括主气管、喷吹管、脉冲阀、控制仪。
（3）灰斗及排灰部分有两种形式：一种为灰斗直接与卸灰阀连接，另一种为灰斗通过输送设备（如螺旋输送机）与卸灰阀连接。
2、工作原理
含尘气体进入除尘器已扩大的灰斗进行预收尘，通过导流板均布于各条滤袋之间，粉尘阻留于滤袋外表面，为使设备阻力不超过1200Pa，高压气体经电磁阀产生脉喷，使气包内压缩空气（0.5-0.7MPa)，由喷吹管孔眼喷出（称一次风）通过文氏管诱导数倍于一次风的周围空气（称二次风）进入滤袋在瞬间急剧膨胀，并伴随着气流的反方向作用抖落粉尘，达到清灰的目的。使用微机自动控制装置，根据粉尘随意调整清灰周期和脉喷时间，使收尘器在一定的嘴里范围内运行。
三、选型
1、型号说明
该单机有60-2、60-3、60-4、60-5、60-6、70-5、70-6、70-7、70-8九种规格。具体型号说明如下：
2、选型参数及选型原则
（1）脉冲布袋除尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的量大数值，按略小于技术性能表中的数值为原则，其相对应的除尘器型号，即为所需要的除尘器型号，采用的滤袋根据入口浓度、气体温度、湿度含量确定。
（2）表中的耗气量为工厂集中供气的情况，如单独使用空气机时，实际的耗气量要增大到表中数值的1.5倍。
（3）压缩空气耗气量栏中，所提出的耗气量为该型号设备的最大耗气量。
3、设备外形及基础见附图，我厂还可根据用户场地情况设计符合用户要求的脉冲布袋除尘器。
四、订货须知
我厂提供的产品不含除尘器（进气口、排气口、排灰口）以外的部分。如主排风机、非标管道、保温材料、空气压缩机、输送设备安装及电线电缆等，如用户需要，我厂可代为办理。
1.供货范围
（1）除尘器本体一台（套）
（2）除尘器滤袋一套（含骨架等）
（3）微机控制装置电气控制柜一台（套）
（4）锁风装置一台（套）
（5）压气系统元件一台（套）
