煤粉取样装置分为悬臂伸缩式煤粉取样装置和固定封闭式煤粉取样装置。

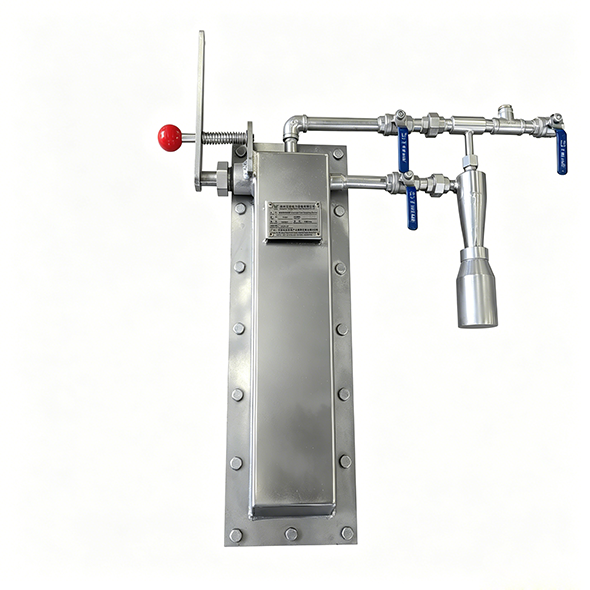

  <一>悬臂伸缩式煤粉取样装置

一、产品概述

悬臂伸缩式煤粉取样装置用于直吹式制粉系统一次风煤粉管道上定期煤粉取样。主要安装在煤粉管道的管壁上，其位置要尽量远离上游弯头。压缩空气流经文丘里抽气器时产生负压，将一次风、粉混合物吸入取样探头，气、粉混合物流经旋风分离器时进行离心分离，分离下来的煤粉颗粒落入收集瓶中，乏气经引射器又返回到一次风管。每次取样时间大约为3分钟。最后在实验室中对所取得样本称重筛分，以确定煤粉颗粒细度。

产品材质：不锈钢，适用管道范围：DN300-DN800。

二、产品特点

1、该装置通过调节压缩空气压力（由压力表读数调节）可实现一次风粉管道中的等速取样。根据等速取样原理，探头进口的吸入速度与探头周围的来流速度相等。

2、取样时转动手柄使采样头在管道径向作自由伸缩运动，可使所取得的煤粉试样具有代表性。

3、装置采用活动结构，在不工作时，取样头可退缩到煤粉管外，避免了一次风粉流对取样头的冲刷磨损。

4、实现了粉流经旋风分离器后的乏气回送到一次风粉管，消除了环境污染问题。

5、由于该装置安装时，只需在一次风管壁上开一个孔焊接上该装置即可，安装方便。

三、使用注意事项

1．取样前、后应对取样系统进行彻底吹扫，保证系统畅通。

2．取样时如无煤粉流入收集瓶内，瓶内浑沌不清，应检查取样瓶口是否密封完好;压缩空气与一次送风管道压力是否均等，再重新取样。

3．取样结束后，将取样管头退出一次风管道，防止过度磨损及堵塞。

4．长期使用，若管道密封件磨损，须更换密封圈;滑动件须注油保养。

<二>固定封闭式煤粉取样装置

一、产品概述：

固定式煤粉取样装置，是用于正压直吹式制粉系统一次风送粉管道上煤粉取样专用设备。在磨煤机日常运行中，磨煤机研磨件的磨损、煤种、块度的变化，煤粉细度将产生较大的变化，直接影响锅炉燃烧效率，增加发电成本，因此定期对煤粉细度取样检测，当煤粉细度超过设计值时，及时调整、更换磨煤机研磨件或调整分离器折向门开度，以实现煤粉细度达到设计要求。

产品材质：不锈钢，适用管道范围：DN300-DN800。

二、产品特点：

1、产品整体采用不锈钢制作，外观整洁小巧，整体使用寿命长，使用寿命可达10年以上。

2、结构简单，无机械运动元件，免维护。取样简单方便，

3、采用多点、等速取样，取出的煤粉样品具有代表性。

4、可采用压缩空气吹扫取样管，避免煤粉堵塞取样管。

5、固定安装在煤粉管道上，密封严实，无一丝煤粉泄漏，对工作环境不污染。

6、取样管使用时置入煤粉管道内，取完煤粉样品后可以隐藏在煤粉管道外，避免煤粉气流的冲刷，使用寿命长。

7、一人即可操作，操作人员劳动强度小。

<三>全自动煤粉取样器

一、产品概述

全自动煤粉取样器，推进装置实行全自动操作，按等圆环曲线变速行进；取样过程根据一次风管中压力的变化随时调整取样压力，实现等速取样；彻底解决火电厂直吹式制粉系统的煤粉取样问题；避免人为因素对取样结果的影响；操作方便，易于维护，做到定时或随时取样；使煤粉取样结果更具代表性；有效提高经济效益。

二、设备构成

全自动煤粉取样器由取样系统、分离系统、编程系统、显示单元、控制系统、定时系统、执行系统、安装附件组成。

三、产品特点

1、定时取样；本设备配有微电脑时控开关，在设定时间内自动取样，取样完成后自动断电，大大节约了能源。无需任何操作，大大减少操作人员劳动强度，提高取样效率。

2、定点取样；取样器拥有编程系统，可以设定任意取样长度，取样结束后取样枪自动隐退于保护管内而置于煤粉气流之外，磨损小，寿命长。

3、自动吹扫；为防止取样管堵塞，在每次自动取样完成后，设备都要进行一次自动吹扫，吹扫时间可调。
